今天，字節跳動宣布，正式開源 Cloud Shuffle Service。

　　Cloud Shuffle Service(以下簡稱CSS) 是字節自研的通用 Remote Shuffle Service 框架，支持 Spark/FlinkBatch/MapReduce 等計算引擎，提供了相比原生方案穩定性更好、性能更高、更彈性的數據 Shuffle 能力，同時也為存算分離/在離線混部等場景提供了 Remote Shuffle 解決方案。

　　目前，CSS 已在 Github 上開源，歡迎感興趣的同學一起參與共建!

　　開源背景

　　在大數據計算引擎中，Pull-Based Sort Shuffle 是一種常見的 Shuffle 方案，比如 Spark/MapReduce/FlinkBatch (高于1.15版本)等都將 Sort Shuffle 作為引擎默認方案，但是 Sort Shuffle 實現機制有一定的缺陷，在大規模生產環境下經常因為 Shuffle 問題影響作業穩定性。

　　以 Spark 的 Sort Shuffle 為例：

　　如上圖所示鏈路，Sort Shuffle 會存在以下一些問題：

　　將多個 Spill 文件合并成一個文件，會額外消耗讀寫 IO;

　　假設有 m 個 MapTask & n 個 ReduceTask，會產生 m*n 個網絡鏈接，當數量特別多時：

　　大量的網絡請求會導致 Shuffle Service 容易形成積壓;

　　Shuffle Service 會產生大量的隨機讀取，容易導致 IO 瓶頸，特別是 HDD 集群;

　　Shuffle Service 無法做到 Application 的資源隔離，當有一個異常作業時，可能會影響同一個 Shuffle Service 節點上其它所有作業，問題容易放大;

　　MapTask 生成的 Shuffle Data File 只存儲一份到本地，當磁盤壞了也會導致數據丟失，同樣引起 FetchFailed 問題;

　　Shuffle Data File 寫到本地磁盤的方式，依賴計算節點上的磁盤，無法做到存算分離

　　這些都很容易導致 ShuffleRead 慢或者超時，引起 FetchFailed 相關錯誤，嚴重影響線上作業的穩定性，ShuffleRead 慢也會大大降低資源利用率(CPU&Memory)，同時 FetchFailed 也會導致 Stage 中相關 Task 重算，浪費大量資源，拖慢整個集群作業運行;無法存算分離的架構，在在離線混部(在線資源磁盤不足)/Serverless 云原生等場景下，也很難滿足要求。字節跳動使用 Spark 作為主要的離線大數據處理引擎，每天線上運行作業數過百萬，日均 Shuffle 量 300+PB。在 HDFS 混部&在離線混部等場景，Spark 作業的穩定性經常無法得到保障，影響業務 SLA：

　　受限 HDD 磁盤 IO 能力/磁盤壞等情況，導致大量的 Shuffle FetchFailed 引起的作業慢/失敗/Stage 重算等問題，影響穩定性&資源利用率

　　External Shuffle Service (以下簡稱ESS)  存算無法分離，遇到磁盤容量低的機器經常出現磁盤打滿影響作業運行

　　在此背景下，字節跳動自研了 CSS，用來解決 Spark 原生 ESS 方案的痛點問題。自 CSS 在內部上線一年半以來，當前線上節點數 1500+，日均 Shuffle 量 20+PB，大大提高了 Spark 作業的 Shuffle 穩定性，保障了業務的 SLA。

　　Cloud Shuffle Service 介紹

　　CSS 是字節自研的 Push-Based Shuffle Service，所有 MapTask 通過 Push 的方式將同一個 Partition 的 Shuffle 數據發送給同一個 CSS Worker 節點進行存儲，ReduceTask 直接從該節點通過 CSS Worker 順序讀取該 Partition 的數據，相對于 ESS 的隨機讀取，順序讀的 IO 效率大大提升。

　　CSS 架構

　　Cloud Shuffle Service(CSS) 架構圖CSS Cluster 是獨立部署的 Shuffle Service 服務，主要涉及的組件為：

　　CSS Worker

　　CSS Worker 啟動后會向 ZooKeeper 節點注冊節點信息，它提供 Push/Fetch 兩種服務請求，Push 服務接受來自 MapTask 的 Push 數據請求，并將同一個 Partition 的數據寫到同一個文件;Fetch 服務接受來自 ReduceTask 的 Fetch 數據請求，讀取對應 Partition 數據文件返回;CSS Worker還負責 Shuffle 數據清理的工作，當 Driver 進行 UnregisterShuffle 請求刪除 ZooKeeper 對應 ShuffleId 的 Znode 時，或者 Application 結束刪除 ZooKeeper 中 ApplicationId 的 Znode 時，CSS Workers 會 Watch 相關事件對 Shuffle 數據進行清理。

　　CSS Master

　　作業啟動后會在 Spark Driver 中啟動 CSS Master，CSS Master 會從 ZooKeeper 中獲取到 CSS Worker 的節點列表，然后為后續 MapTask 產生的各個 Partition 分配 n 個副本(默認為2)的 CSS Worker 節點，并對這些 Meta 信息進行管理，供 ReduceTask 獲取 PartitionId 所在的 CSS Worker 節點進行拉取，同時在 RegisterShuffle/UnregisterShuffle 過程中會在 ZooKeeper 中創建對應的 ApplicationId/ShuffleId 的 Znode，CSS Worker 會 Watch Delete 事件對 Shuffle 數據進行清理。

　　ZooKeeper

　　如前描述，用來存儲 CSS Worker 節點信息以及 ShuffleId 等信息。

　　CSS 特性

　　多引擎支持

　　CSS除了支持 Spark(2.x&3.x) 之外，也可以接入其他引擎，目前在字節跳動內部，CSS 還接入了 MapReduce/FlinkBatch 引擎。

　　PartitionGroup 支持

　　為了解決單個 Partition 太小，Push 效率比較低的問題，實際會將多個連續的 Partition 組合成更大的 PartitionGroup進行 Push。

　　高效統一的內存管理

　　跟 ESS 類似，MapTask 中的 CSS Buffer 將所有 Partition 的數據都存儲在一起，在 Spill 之前會對數據按照 PartitionId 進行排序，然后按照 PartitionGroup 維度進行數據推送;同時 CSS Buffer 完全納入 Spark 的 UnifiedMemoryManager 內存管理體系，內存相關參數由 Spark 統一管理。

　　容錯處理

　　Push 失�。寒斢|發 Spill 進行 Push PartitionGroup 數據時，每次 Push 的數據大小為 4MB(一個Batch)，當某次 Push batch 失敗時，并不影響之前已經 Push 成功的數據，只需要重新分配節點(Reallocate)繼續 Push 當前失敗的數據以及后續還未 Push 的數據，后續 ReduceTask 會從新老節點讀取完整的 Partition 數據;多副本存儲：ReduceTask 從 CSS Worker 讀取某個 Partition 數據是按照 Batch 粒度進行拉取的，當 CSS Worker 異常(如網絡問題/磁盤壞等)導致無法獲取該 Batch 數據，可以繼續選擇另外一個副本節點繼續讀取該 Batch 以及后續 Batch 的數據;數據去重：當作業開啟 Speculative 推測執行會有多個 AttempTask 并發跑，需要在讀取的時候進行去重。在 Push Batch 的時候，會給 Batch 數據加上 Header 信息，Header 信息中包含  MapId + AttempId + BatchId 等信息，ReduceTask 讀取時可以根據這些 ID 信息進行去重。

　　Adaptive Query Execution(AQE) 適配

　　CSS 完整支持 AQE 相關的功能，包括動態調整 Reduce 個數/ SkewJoin 優化/Join 策略優化。對于SkewJoin，CSS做了更多的適配優化工作，解決了 Skew Partition 數據被多個 ReduceTask 重復讀取問題，大大提高了性能。

　　CSS 性能測試

　　我們將 CSS 與開源的 ESS 使用獨占 Label 計算資源進行 1TB 的 TPC-DS Benchmark 測試對比，整體端到端的性能提升15%左右，部分 Query 有30%以上的性能提升。同時我們也使用線上混部資源隊列(ESS 穩定較差)進行 1TB 的 TPC-DS Benchmark 測試對比，整體端到端性能提升4倍左右。

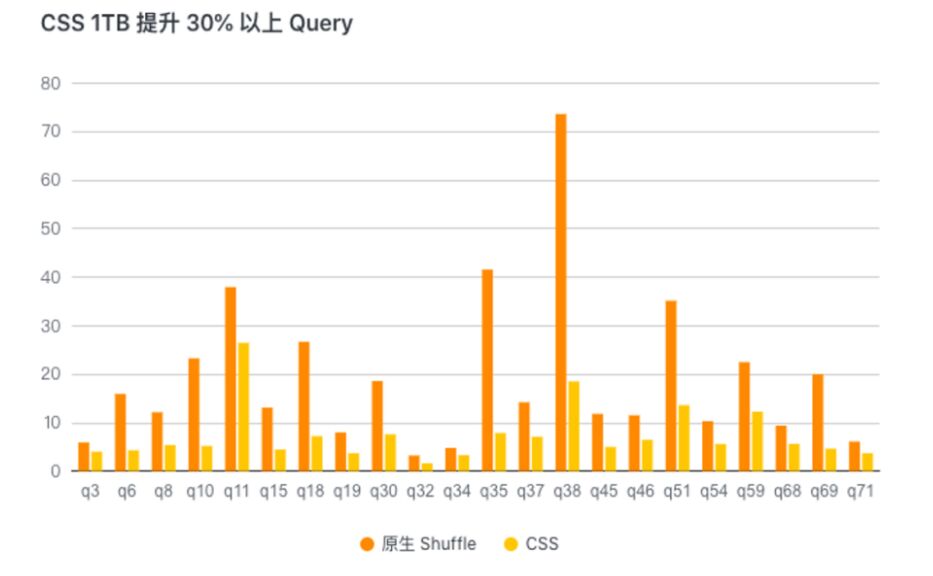

　　CSS 1TB 測試提升 30% 以上的 Query

　　未來規劃

　　CSS 目前開源了部分 Feature，還有一些 Feature & 優化后續會陸續開放：

　　支持 MapReduce/FlinkBatch 引擎;

　　CSS 集群增加 ClusterManager 服務角色，管理 CSS Worker 的狀態&負載信息，同時將當前 CSS Master 分配 CSS Worker 的功能提到 ClusterManager;

　　基于異構機器(如磁盤能力不同)/負載 等維度的 CSS Worker 分配策略。
